Software CAD
Software CAD especializado en fabricación
El modelo CAD es la base digital para la fabricación de piezas en la realidad. La calidad de las superficies en el modelo CAD es crucial para obtener piezas de alta calidad. Además, un modelo CAD bien preparado permite una programación NC automatizada.
La tecnología paramétrica asociativa de superficies y sólidos de Tebis permite realizar todas las tareas de preparación de la fabricación y diseño con un alto nivel de automatización. Los cambios en los parámetros de elementos se reflejan automáticamente en la pieza completa.
La tecnología de plantillas de Tebis ahorra tiempo en el entorno CAD, permitiendo estandarizar actividades repetitivas de diseño en plantillas. Los componentes del software CAD de Tebis ofrecen diversas posibilidades para mecanizar tareas de fabricación en diferentes sectores.
Entre las funcionalidades de Tebis se incluyen:
- Creación de superficies de forma libre CAD
- Ingeniería inversa para convertir digitalizaciones en 3D en modelos CAD
- Preparación constructiva de modelos CAD para fabricación NC
- Diseño de geometrías de electrodos para la construcción de moldes
- Creación de geometrías de superficies activas para la construcción de troqueles
- Compensación de efectos de recuperación elástica en piezas de chapa
- Optimización cualitativa de modelos de superficie existentes.
Diseño de electrodos con el asistente CAD
Tebis simplifica y optimiza todo el proceso de diseño y fabricación de electrodos, desde la creación hasta la erosión por penetración, lo que reduce los tiempos de trabajo y aumenta la seguridad. Los electrodos son especialmente útiles en áreas de moldes donde el mecanizado de fresado tiene limitaciones.
La herramienta de diseño de electrodos en Tebis facilita la creación de electrodos completos de manera cómoda y eficiente, evitando tareas rutinarias y tediosas. Esto permite a los usuarios enfocarse en aspectos más importantes del proceso de diseño y fabricación.
El diseño integrado de electrodos en Tebis es la base para un proceso automatizado y eficiente. Los análisis precisos permiten calcular automáticamente las zonas de erosión y generar las superficies de erosión con solo un clic. Un asistente guía al usuario a través de todo el proceso de diseño para completar el electrodo de manera rápida y sencilla.
Además, Tebis ofrece funciones CAD potentes y bibliotecas para finalizar el electrodo completo, lo que garantiza una alta calidad y precisión en el resultado final. Esto permite a los usuarios ahorrar tiempo y esfuerzo en el proceso de diseño y fabricación de electrodos.
Diseño rápido y seguro de electrodos

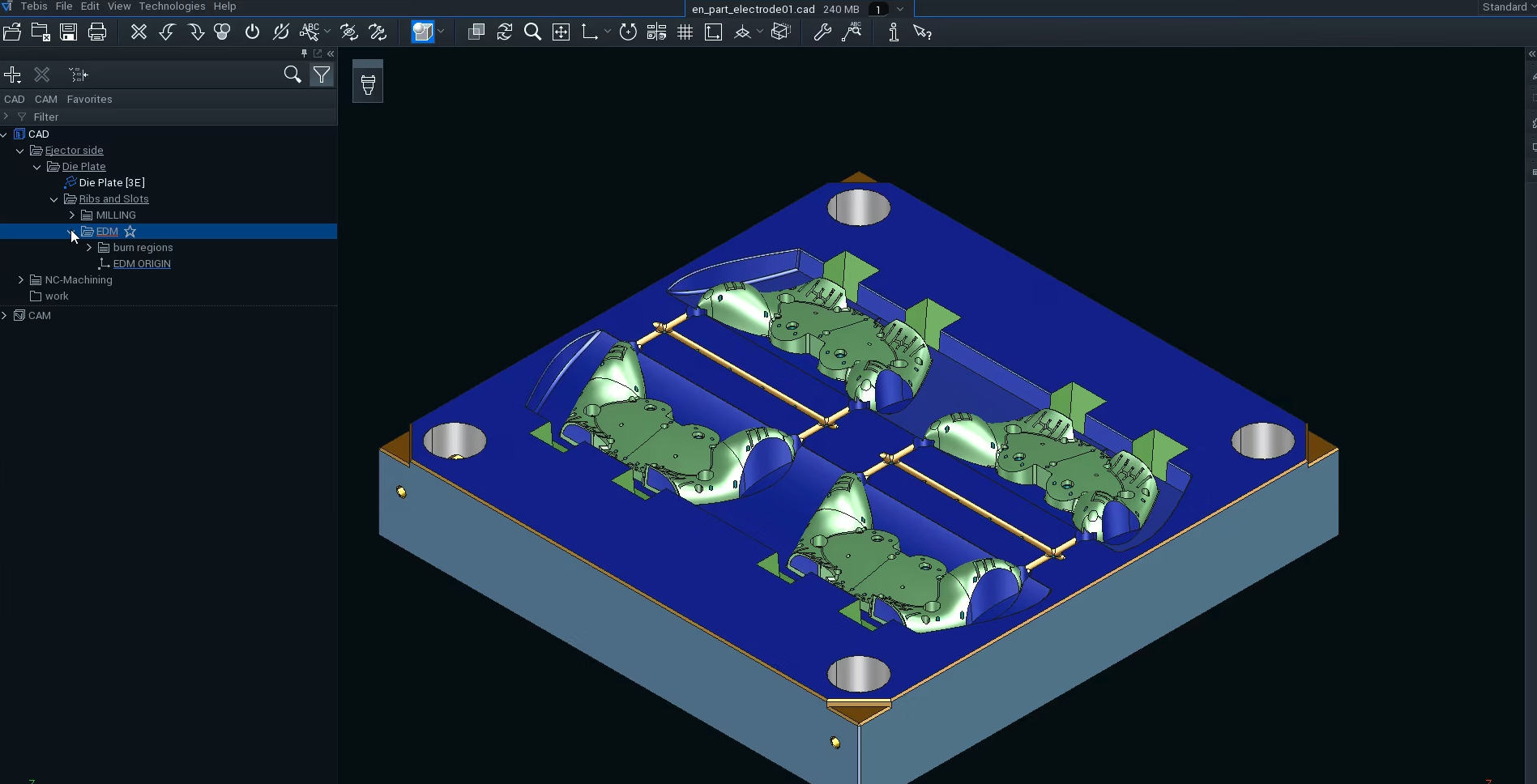

Puede crear y gestionar sus proyectos de electrodos directamente en la estructura de árbol CAD orientándose al objeto. Basta con guardar una sola vez la pieza y el punto de referencia en el proyecto para que sirvan de referencia para todos los electrodos del proyecto. Si es necesario, puede adaptar de forma interactiva las condiciones para electrodos individuales. Puede crear automáticamente varios electrodos de geometrías idénticas y agruparlos en una familia de electrodos.

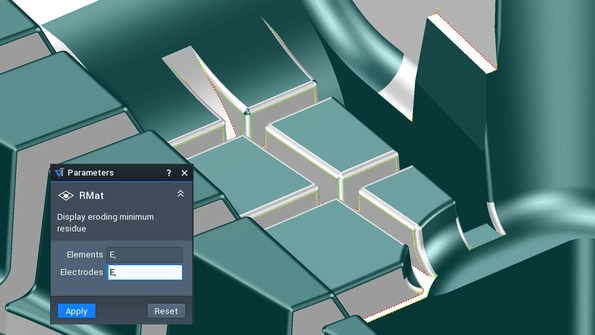

Detección automática de zonas de erosión
Deje que Tebis le muestre automáticamente las zonas que quedan por erosionar después del fresado para el diseño de electrodos. La base del análisis es la herramienta de fresado más pequeña empleada. Puede calcular automáticamente las zonas de erosión, en las que el espesor de los restos de material se identifica con códigos de colores: el rojo indica una gran cantidad y el verde una pequeña cantidad de restos de material. Además, puede analizar la pieza según electrodos ya diseñados.

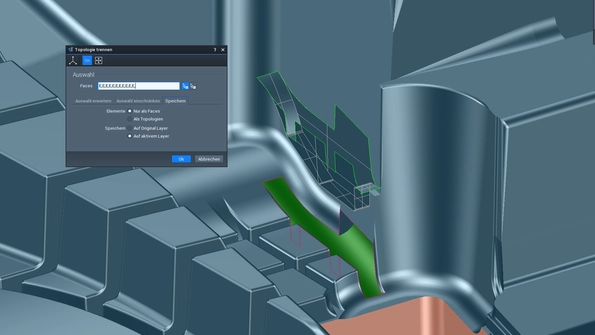

Extracción de superficies
Con solo pulsar un botón puede extraer las superficies necesarias como molde negativo. Esto le permite obtener la estructura de diseño restante de la geometría de erosión completa.
Obtención de superficies de erosión
Para el diseño completo de electrodos están a su disposición potentes funciones CAD gráficas interactivas: Prolongación tangencial, Limitación, Biselado de las superficies de erosión

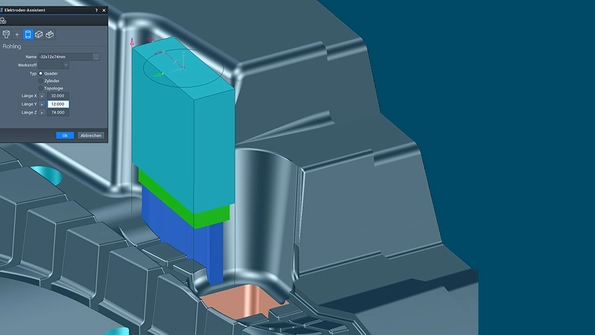

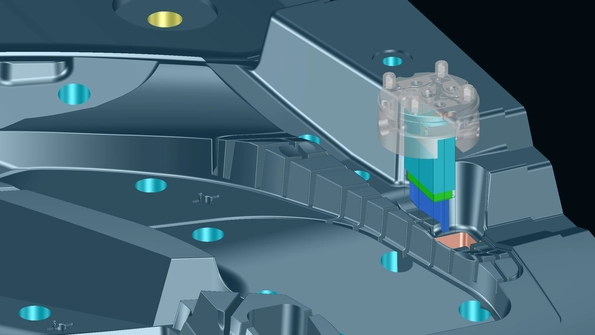

Diseño del electrodo completo
Para seleccionar rápidamente los soportes y tochos adecuados y disponibles, puede utilizar gemelos digitales de las bibliotecas. Un asistente le guía en el proceso de ensamblaje automático del electrodo completo para la erosión de penetración.
