Software CAD
Software CAD especializado en fabricación
El modelo CAD es la base digital para la fabricación de piezas en la realidad. La calidad de las superficies en el modelo CAD es crucial para obtener piezas de alta calidad. Además, un modelo CAD bien preparado permite una programación NC automatizada.
La tecnología paramétrica asociativa de superficies y sólidos de Tebis permite realizar todas las tareas de preparación de la fabricación y diseño con un alto nivel de automatización. Los cambios en los parámetros de elementos se reflejan automáticamente en la pieza completa.
La tecnología de plantillas de Tebis ahorra tiempo en el entorno CAD, permitiendo estandarizar actividades repetitivas de diseño en plantillas. Los componentes del software CAD de Tebis ofrecen diversas posibilidades para mecanizar tareas de fabricación en diferentes sectores.
Entre las funcionalidades de Tebis se incluyen:
- Creación de superficies de forma libre CAD
- Ingeniería inversa para convertir digitalizaciones en 3D en modelos CAD
- Preparación constructiva de modelos CAD para fabricación NC
- Diseño de geometrías de electrodos para la construcción de moldes
- Creación de geometrías de superficies activas para la construcción de troqueles
- Compensación de efectos de recuperación elástica en piezas de chapa
- Optimización cualitativa de modelos de superficie existentes.
Compensación de la recuperación elástica en superficies CAD del troquel
Después de deformar las piezas de chapa, el material experimenta una recuperación elástica debido a sus propiedades inherentes. Para contrarrestar este efecto, el troquel de conformación se diseña para que la pieza adopte inicialmente una forma temporalmente distorsionada, que luego se corrige para alcanzar la forma deseada.
Sin embargo, el método tradicional de compensar la recuperación elástica mediante ajustes manuales en el troquel resulta en un proceso lento y tedioso en las prensas de puesta a punto. Además, este enfoque puede comprometer la seguridad de los procesos.
Para abordar este desafío, Tebis emplea reglas de deformación globales que permiten deformar superficies individuales de manera automática y precisa, basándose en análisis avanzados como FEM, mediciones, digitalización y experiencia. Esto permite compensar la recuperación elástica y reducir significativamente la necesidad de correcciones manuales.
Además, las propiedades de la superficie, como la segmentación, el grado de polinomio y las transiciones, se ajustan óptimamente a las reglas de deformación en el proceso de deformación basado en CAD. Las funciones de análisis también permiten evaluar la calidad de las superficies deformadas y verificar el cumplimiento de las reglas de deformación.

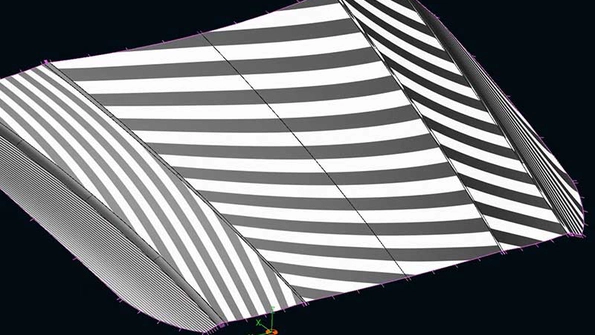

Deformación de superficies de revestimiento externo
Mediante la integración con sistemas de simulación, las predicciones sobre la recuperación elástica se pueden importar a Tebis, lo que permite deformar automáticamente las superficies CAD. La calidad de las superficies originales es fundamental para obtener resultados óptimos después de la compensación de la recuperación elástica. Tebis ofrece una amplia gama de herramientas para analizar y optimizar las superficies CAD antes y después de la compensación, lo que garantiza la obtención de resultados precisos y de alta calidad.

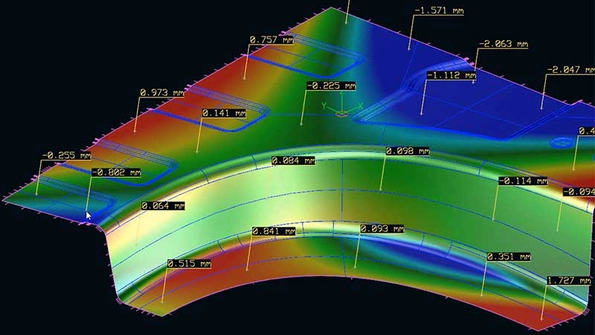

Deformación de piezas de chapa
La deformación de piezas de chapa es un proceso que implica cambiar la forma de una pieza de chapa metálica para adaptarla a un diseño o forma específica.Este proceso es común en la industria manufacturera, especialmente en la producción de componentes para vehículos, maquinaria y otros productos. Tebis incorpora los puntos de medición calculados en la pieza de prueba, teniendo en cuenta la recuperación elástica, y calcula las distancias respecto a la forma nominal deseada. Luego, de manera completamente automática, ajusta y compensa la pieza de chapa para garantizar una precisión óptima.
