Software CAD
Software CAD especializado en fabricación
El modelo CAD es la base digital para la fabricación de piezas en la realidad. La calidad de las superficies en el modelo CAD es crucial para obtener piezas de alta calidad. Además, un modelo CAD bien preparado permite una programación NC automatizada.
La tecnología paramétrica asociativa de superficies y sólidos de Tebis permite realizar todas las tareas de preparación de la fabricación y diseño con un alto nivel de automatización. Los cambios en los parámetros de elementos se reflejan automáticamente en la pieza completa.
La tecnología de plantillas de Tebis ahorra tiempo en el entorno CAD, permitiendo estandarizar actividades repetitivas de diseño en plantillas. Los componentes del software CAD de Tebis ofrecen diversas posibilidades para mecanizar tareas de fabricación en diferentes sectores.
Entre las funcionalidades de Tebis se incluyen:
- Creación de superficies de forma libre CAD
- Ingeniería inversa para convertir digitalizaciones en 3D en modelos CAD
- Preparación constructiva de modelos CAD para fabricación NC
- Diseño de geometrías de electrodos para la construcción de moldes
- Creación de geometrías de superficies activas para la construcción de troqueles
- Compensación de efectos de recuperación elástica en piezas de chapa
- Optimización cualitativa de modelos de superficie existentes.
La ingeniería inversa con CAD

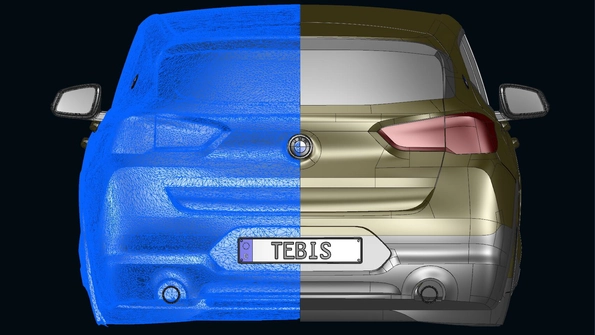

Mediante la ingeniería inversa se genera un modelo de superficie CAD que representa con la mayor precisión posible un objeto previamente digitalizado. La ingeniería inversa se emplea allí donde se trabaja de forma manual con objetos reales y donde además se necesita un modelo CAD para procesos posteriores.
En la construcción de modelos se digitalizan objetos de diseño y vehículos modelados con resina, que después se transfieren a las superficies CAD.
En la construcción de troqueles se digitalizan en la fase de puesta a punto las modificaciones manuales en los troqueles de conformación. El modelo CAD existente se actualiza al estado más reciente. A menudo se deben generar herramientas a partir de superficies CAD para las cuales no se dispone de datos CAD.
¿Cómo funciona?
El diseñador de Tebis analiza y optimiza la calidad de los datos digitalizados en el mismo archivo CAD, genera después un modelo de alambre y, posteriormente, el modelo de superficie. Complementa las superficies generadas por ingeniería inversa de forma constructiva utilizando las prácticas funciones de curvas y superficies. La tecnología de superficies de Tebis permite generar en poco tiempo superficies de forma libre con calidad de clase A.
Pasos para generar superficies CAD de alta calidad mediante ingeniería inversa
- Importación de datos STL
- Análisis y procesamiento de datos de mallas
- Dibujo del modelo de alambre en los datos de mallas
- Creación de superficies individuales en el modelo de alambre
- Análisis de superficies
- Optimización de superficies
- Trabajo constructivo de la pieza

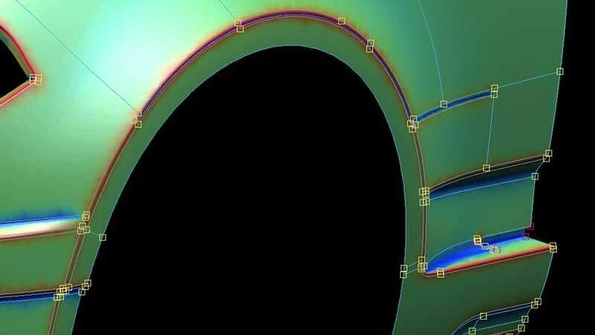

Superficies a partir de mallas
Con las funciones de dibujo semiautomáticas e interactivas, los usuarios pueden generar a partir del objeto digitalizado (modelo de malla) un modelo de alambre inteligente que permite controlar de forma automática el grado y la segmentación de las superficies, y la calidad de las transiciones entre superficies. A partir del modelo de alambre, el usuario determina el diseño de las superficies y las calidades de transición a las superficies adyacentes. Tebis calcula automáticamente el modelo de superficie a partir del modelo de alambre y de las mallas. El usuario determina a través de los valores de tolerancia hasta qué punto el modelo de alambre y las superficies son fieles a los datos digitalizados.
